Techninės apžvalgos, dalių funkcionalumas ir ratų sudvejinimo sistemų testavimas

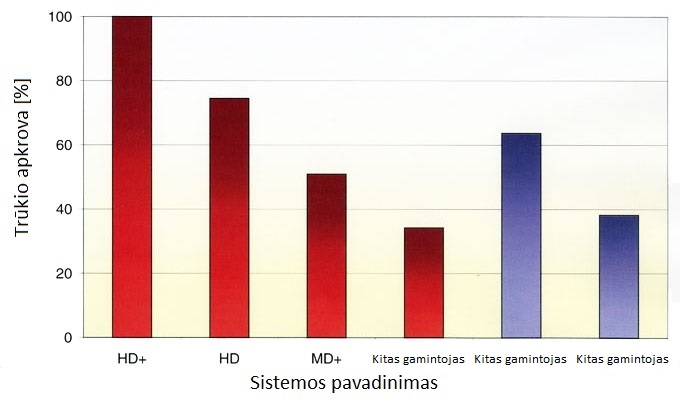

Bendras skirtingų sudvejinimo sistemų tvarumo

---

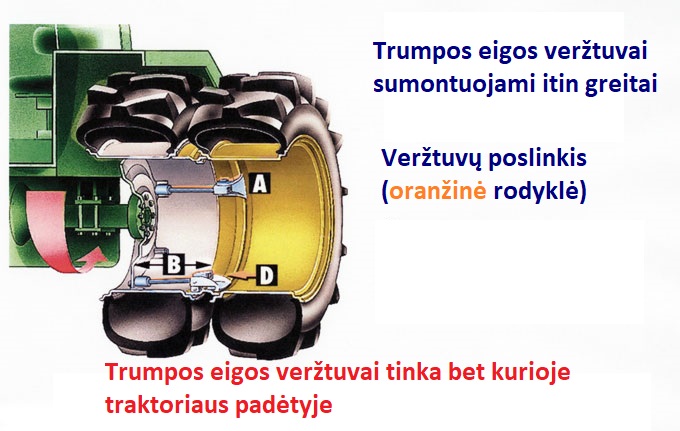

Trumpos eigos veržtuvų montavimas

---

Ilgos eigos veržtuvų montavimas

---

Tarpinis žiedas – pagrindinė sujungimo dalis

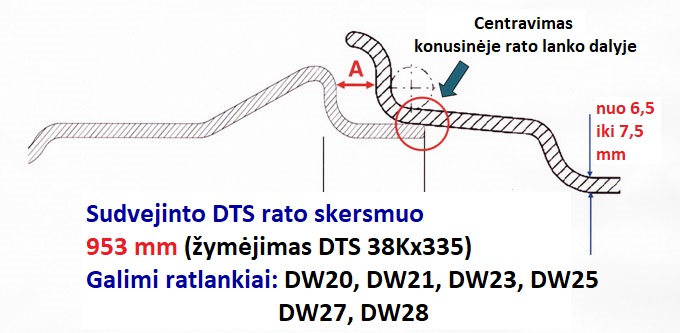

DTS sistema išsicentruoja konusinėje rato lanko dalyje

Tiksliai priderintas žiedas perduoda didesnę didelės galios traktoriaus galią.
Todėl DTS skiriamieji žiedai sukalibruoti triskart.

---

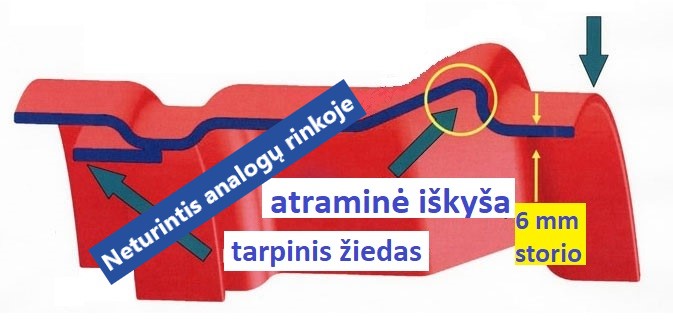

Kaip veikia DTS tarpinis žiedas

Atraminės iškyšos jėga pasireiškia ten, kur tai yra būtina                                          Centravimo kraštas

---

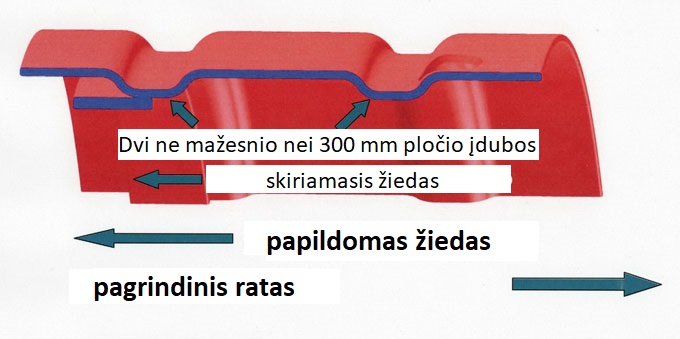

Skiriamųjų žiedų HD/MD konstrukcija

24, 26, 28, 38 ir 42 kalibruoti.

---

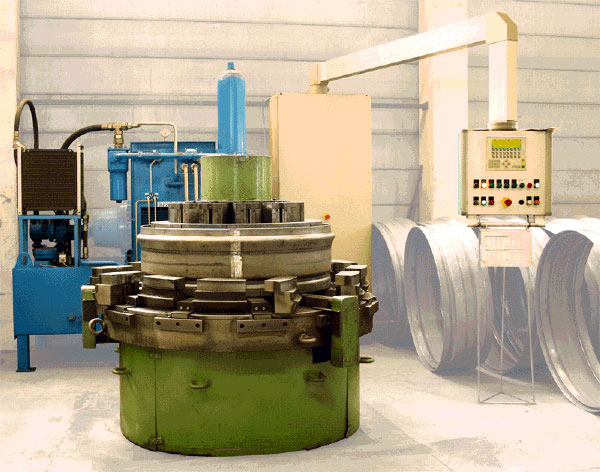

Žiedų kalibravimas. Kas tai?

Visi DTS žiedai kalibruojami kalibravimo mašina. Žiedo ruošinys yra mažesnio dydžio. Šiomis staklėmis ruošinys tempiamas tol, kol neįgauna reikiamo dydžio.

Kalibravimo mašina leidžia gaminti itin tiksliai.

---

Skiriamojo žiedo centravimasis

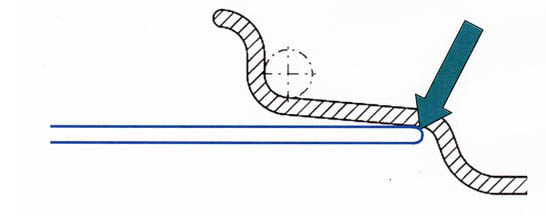

Taisyklinga centruotė

Skiriamasis žiedas sandariai įstatytas į traktoriaus rato diską.

---

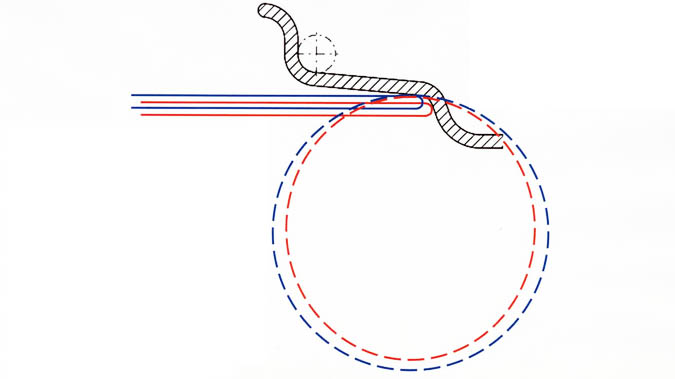

Netaisyklinga skiriamojo žiedo centruotė

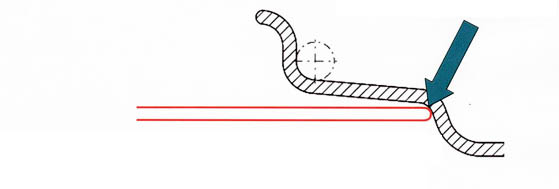

Netaisyklinga centruotė

Skiriamasis žiedas su 2 mm tarpu. Pasekmė — važiuojant pasireiškia trintis.
Šį trūkumą iš dalies galima pašalinti sumontavus veržtuvus.

---

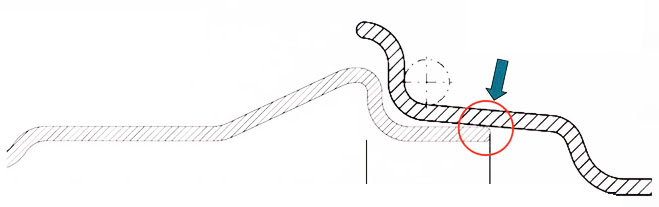

Mažesnis rato skersmuo: problemos ir sprendimai

Mažesnis skiriamasis žiedas lemia nuslydimą nuo ratlankio.

Dėl to apkrova veržtuvams didėja.
Pasekmė: dėl sujungimo netikslumo būtinas didesnis veržtuvų skaičius.

---

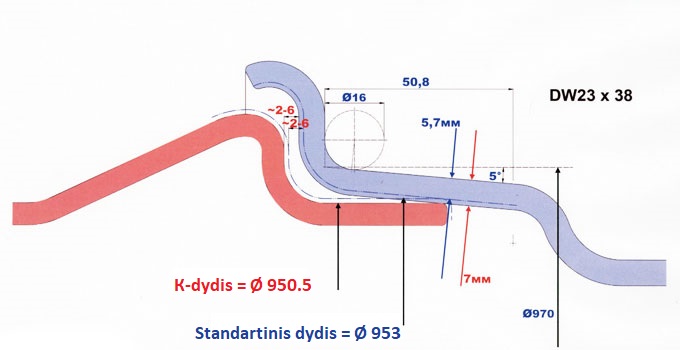

Standartinis DTS dydis ir K dydis

---

DTS skiriamojo žiedo naudojimas ant ratlankių DW20…DW27
